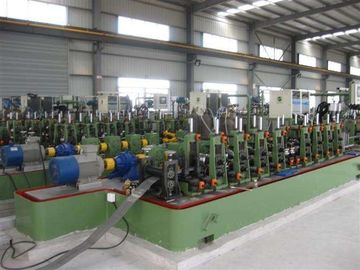

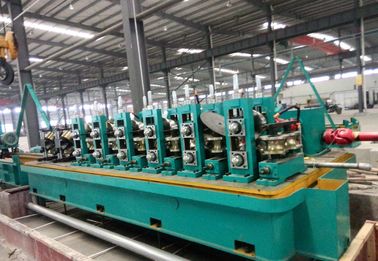

Galvanized Steel Strip Dilas Pipa Mill Line

1. Deskripsi produk
1.1 Ringkasan:
Peralatan ini khusus digunakan untuk memproduksi Φ1.5-Φ50.8mm, δ1.0-2.65mm pipa dilas lurus frekuensi tinggi dan pipa persegi yang sesuai dan pipa berbentuk khusus (δ≤2.5mm). Komposisi peralatan adalah dari uncoiler ke gergaji pemotong panjang tetap. Kecepatan guling dapat disesuaikan secara bersamaan dalam kisaran diameter pipa dan ketebalan dinding yang sesuai.
1.2 Materi yang berlaku:

(1) Strip baja canai panas atau cold-rolled

(2) Bahan: Baja karbon rendah, baja paduan rendah, strip baja galvanis

(3) Ketebalan strip baja: 1.0-2.65mm

(4) Lebar strip baja: 60-160mm

(5) ID gulungan baja: Φ450-Φ550mm

(6) OD kumparan baja: Φ800-Φ1200mm

(7) Berat maksimum koil: 2000kgs
1.3 Dimensi berbagai pipa baja pengolahan:

(1) OD: Φ19-Φ50.8mm

(2) Ketebalan dinding: 1.0-2.65mm (pipa persegi dan pipa berbentuk khusus ≤2.5mm)

(3) Panjang: 4-8M
1.4 Produk (pipa baja) aliran proses:
Bahan baku (gulungan baja) → pengurasan → geser dan butt-pengelasan → bahan yang terakumulasi → non-power leveling → penggilingan-pabrik → pengelasan frekuensi tinggi → keluarkan gerinda di luar keliman las → pendinginan → sizing → pelurusan kasar → pemotongan tetap → meja habis
1.5 Kecepatan penggilingan: 20-80M / menit
1,6 Daya listrik frekuensi tinggi: 200 KW (solid state)
1.7. Aksesori yang diperlukan pengguna (hanya untuk referensi):

(1) Situs peralatan mekanik: 40M × 4.5M (panjang × lebar)

(2) Situs peralatan listrik: 6M × 3M (panjang × lebar)

(3) Pondasi dasar unit mesin (Lihat gambar dasar pemasok)

(4) Dua set overhead crane 5 ton

(5) Catu daya:

Sebuah. Peralatan motor: 132KW + 7.5KW + 15KW + 15KW = 169.5KW

b. Frekuensi listrik tinggi: 200 KW (Solid state)

(6) Mata gergaji (Disk) untuk melacak gergaji, spesifikasi sesuai buku instruksi dan kuantitas sesuai kebutuhan pelanggan.

(7) Magnetic bar (Impeder core) untuk pengelasan pipa, pembelian sesuai ukuran pembuatan pipa.

(8) Satu set Φ2 ", pompa tekanan tinggi 32M untuk pendinginan mesin las pipa.

(9) Satu set kolam air pendingin untuk mesin las pipa, volume 30 M ³ dengan pipa air, meteran tekanan air dan katup. (Tentukan ukuran dan kuantitas saat pemasangan di situs, beli dari pasar)

(10) Rangkaian unit mesin listrik. Sebelum merakit, sirkuit harus mencapai kabinet listrik ruang frekuensi tinggi. Sambungan listrik untuk ruang frekuensi tinggi ke keseluruhan meja kontrol dan stasiun tombol. (Tentukan ukuran dan kuantitas saat pemasangan di situs, beli dari pasar)

(11) Ruang frekuensi tinggi untuk unit mesin. Adopsi tanah atau loteng sesuai dengan tata letak pelanggan.

(12) Satu set kompresor udara. (Beli dari pasar)

(13) Peralatan dan peralatan pengangkat untuk memasang mesin, berat maksimum satu bagian adalah 5 ton.
2. Pengenalan komponen utama:
2.1 Uncoiler:

Tipe struktur: Double-sisi 180 ° manual melingkar yang kencang, yang memastikan kumparan baja sebagai alternatif atau membuat strip baja masuk ke akumulator secara bebas.

Kisaran yang berlaku:

Lebar strip baja: 60-160mm

Ketebalan: 1.0-2.65mm

Steel coil OD: Φ800-Φ1200mm

Kumparan baja ID: Φ450-Φ550mm

Berat kumparan baja: Max.2000kgs

2.2 Geser dan mesin butt-welding, yang mengasuransikan baja ganda dengan rapi dan kemudian mengelas dan meratakan lapisan las
2.3 Akumulator:

(1) Struktur: Bagian pelat dilas tipe-cage dengan sistem pengumpan dan pengiriman otomatis.

(2) Metode penyetelan: Pengaturan spiral manual.

(3) Mengumpulkan volume: 150-300M.
2.4 Membentuk, mengelas dan mengukur unit:

(1) Perangkat penyamarataan pakan:

Sebuah. Jenis: 9 gulungan secara pasif diratakan untuk meratakan strip baja untuk membuat strip baja masuk ke perangkat pembentuk.

b. Gulungan panduan: Satu pasang

(2) Pembentukan perangkat:

Terutama sekitar strip baja penggilingan pabrik dan mengendalikan lapisan las.

Sebuah. Gulungan gulung horizontal:

Kuantitas: 7

Struktur: Baja tuang, perumahan ganda, mengganti gulungan di samping

Diameter poros gulungan horizontal: Φ 60mm , bahan: 42CrMo
b. Stand roll vertikal: (termasuk grup gulung vertikal)

Kuantitas: 7

Jenis: Rotasi pasif

Diameter poros gulungan vertikal: Φ 35mm , bahan: 45 # baja

c. Drive gear box

Kuantitas: 7

Struktur: Spiral bevel gear, gigi silinder

Bahan: casing: QT50, gigi: 20CrMnTi dan 40Cr, input dan output shaft: 40Cr

Transmisi drive: 14 set poros transmisi universal Jeep Auto 212

d. Satu set tempat tidur untuk instalasi
(3) Memandu peralatan ekstrusi dan pengelasan gesekan:

Sebuah. Satu set panduan roll berdiri untuk mengendalikan arah pipa jahitan untuk memastikan lapisan pipa datar dan lurus masuk ke rol ekstrusi.

b. Satu set gulungan ekstrusi berdiri untuk mengendalikan lapisan las untuk mewujudkan pengelasan yang sukses.

c. Dua set bingkai scraper untuk mengikis jahitan las luar

d. Tempat tidur instalasi bersama dengan membentuk mesin

(4) Satu set perangkat pendingin air.

(5) Ukuran perangkat: Terutama membentuk pipa halus setelah pengelasan dan mengontrol akurasi ukuran. Setiap 6 set gulungan horisontal berdiri, berdiri gulungan vertikal dan drive gearbox, 12 set poros universal. (Struktur yang sama seperti perangkat pembentuk)

(6) bingkai mesin secara kasar meluruskan:

Sebuah. Jenis: Jenis kepala Turk, 4 gulungan dua sisi

b. Satu tempat tidur instalasi bersama dengan sizing mesin utama.

(7) Sistem mengemudi: Unit utama dihubungkan dengan pengurangan utama oleh motor utama dan mentransmisikan daya ke cabang-cabang gearbox, kemudian cabang-cabang gearbox menggerakkan poros atas dan bawah pada rangka gulungan horizontal.

Sebuah. Motor utama: seri Z4, DC 132KW satu set

b. Peredam utama: ZLY series (di luar empat poros ujung) satu set

2.5 gergaji pemotongan yang dikontrol oleh komputer:

1. Metode pemotongan: Pelacakan yang dikontrol komputer dan pemotongan otomatis
2. Ketebalan pemotongan: δ1.0-2.65mm

(3) Pemotongan OD: Φ19-Φ50.8mm

(4) Panjang pemotongan: 4-8M

(5) Toleransi pemotongan: ± 3mm

(6) Memotong motor: AC 15KW kelas-II

(7) Mengemudi motor: DC 15KW

2.6 Conveyor pipa selesai: (Run-out table)

Struktur rangka dilas dilengkapi dengan sistem sizing signal

2.7 frekuensi listrik Tinggi: 200KW (Solid state)
Catu daya yang berlaku 380V / 220V 50HZ
